Sistemas de alimentação que passam em testes funcionais frequentemente falham durante a validação de surtos IEC 61000-4-5. Os sintomas incluem reset do controlador, perda de comunicação e travamento da fonte, indicando capacidade insuficiente de absorção de energia ou posicionamento incorreto do MOV.

Características do Surto

A IEC 61000-4-5 define uma forma de onda combinada com tensão de 1,2/50 µs em circuito aberto e corrente de 8/20 µs em curto-circuito. Essa condição apresenta energia significativamente maior que ESD e requer seleção baseada em corrente de pico e energia absorvida.

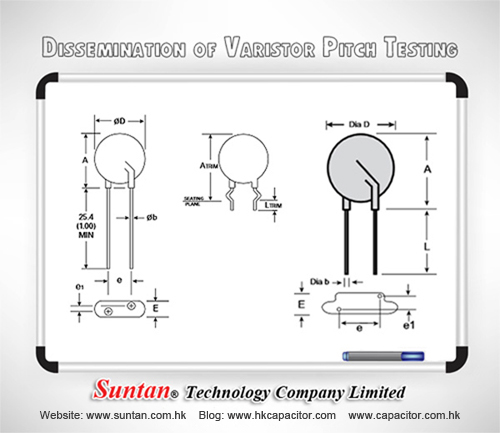

Os varistores MOV das séries TSV e TSVG cobrem tensões de 18 V a 1800 V e suportam correntes de pico elevadas de acordo com o diâmetro do disco.

Falhas Comuns de Projeto com MOV

Disco subdimensionado provoca estresse térmico em surtos repetitivos. Tensão nominal muito próxima ao valor RMS causa corrente de fuga contínua. Proteção em estágio único aumenta a tensão residual. Trilhas longas aumentam overshoot por indutância parasita.

Relação entre Diâmetro do Disco e Energia

Discos maiores aumentam a corrente de pico e a energia suportada, porém elevam a capacitância e o espaço ocupado na PCB.

Seleção Orientada por Parâmetros

Determinar a tensão RMS máxima da rede. Identificar o nível de surto linha-linha e linha-terra. Calcular a corrente de pico 8/20 µs. Selecionar o disco com margem de energia. Verificar a tensão de clamping em relação aos componentes a jusante.

Considerações Térmicas e Vida Útil

A degradação do MOV é cumulativa. Cada surto aumenta a corrente de fuga e altera a tensão do varistor. O projeto deve considerar espaçamento térmico e evitar operação próxima ao limite de tensão contínua.

Estratégia de Posicionamento

Posicionar o MOV na entrada de energia com trilhas curtas. Instalar entre fase e neutro para proteção diferencial. Adicionar MOV fase-terra conforme a categoria de surto.

Arquitetura de Proteção em Camadas

O MOV absorve alta energia, porém a tensão residual pode exigir um clamp secundário no barramento DC e um choke de modo comum para reduzir o estresse nos circuitos de controle.

Exemplo de Aplicação AC-DC

Entrada 230 VCA com requisito de surto de 1 kV linha-linha e 2 kV linha-terra. Utilizar MOV 14D entre fase e neutro com impedância em série antes da ponte retificadora. Verificar a tensão no barramento DC durante o surto.

Método de Verificação

Medir a tensão de clamping no barramento DC. Monitorar a temperatura do MOV em surtos repetitivos. Verificar corrente de fuga após testes. Validar recuperação funcional do sistema.

Parâmetros Necessários

Tensão RMS CA e tolerância Nível de surto e modo de acoplamento Forma de onda de corrente de pico Número de pulsos Tensão máxima de clamping Espaço disponível na PCB

Conclusão

A conformidade com a IEC 61000-4-5 requer seleção de MOV baseada em energia, corrente de pico, diâmetro do disco e posicionamento adequado. A proteção coordenada reduz o estresse residual e aumenta a confiabilidade do sistema.
