Série Suntan TS23 de Capacitores de Mica Prateada – Estabilidade Elevada para Projetos de RF e Alta Tensão

a@b.com (admin) — Mon, 20 Oct 2025 09:48:29 +0800

Suntan Technology Company Limited – Todos os tipos de capacitores

Os engenheiros confiam na Série Suntan TS23 por sua alta estabilidade, baixo fator de dissipação e desempenho confiável em RF, áudio de precisão e circuitos de alta tensão. Construídos com dielétrico de mica natural e eletrodos de prata, esses capacitores oferecem uma resposta previsível em aplicações críticas e ambientes exigentes.

Visão Geral da Série TS23 — Principais Características Elétricas

Modelo	Faixa de Capacitância	Tensão Nominal (VDC)	Fator de Dissipação	Temperatura	Tolerância
TS23	1 pF – 100,000 pF	50 / 100 / 300 / 500	—	150 °C	±0.5 pF ~ ±20%
TS23A	1 pF – 120 pF	300	≤0.0020 (5–30 pF), ≤0.0010 (≥31 pF)	−55 °C ~ +200 °C	±2%, ±5%, ±0.5 pF
TS23B	5 pF – 1,000 pF	500	≤0.0020 (5–30 pF), ≤0.0010 (31–1,000 pF)	−55 °C ~ +200 °C	±5%
TS23C	1–1,000 pF	500	≤0.0010 @1 MHz	±25 ppm/°C ~ ±100 ppm/°C	±5%

Vantagens da Série TS23

✔ Alta estabilidade de capacitância sob temperatura e tensão
✔ Dielétrico de mica natural com eletrodos de prata
✔ Baixo fator de dissipação e alto Q em alta frequência
✔ Faixa de temperatura ampla de −55 °C a +200 °C
✔ Ideal para circuitos RF, filtros, amplificadores de precisão e módulos de potência

Série TS23 — Capacitores de mica prateada com baixa perda e alta estabilidade.

Assista ao Vídeo de Aplicação

Assista como a Série TS23 garante baixa perda dielétrica, alta confiabilidade e desempenho previsível mesmo sob condições extremas de RF e alta tensão.

Explorar Série TS23 Fale com a Suntan

Harnessing the Power of Suntan’s TS23 Series: How TS23A, TS23B, and TS23C Mica Capacitors Enhance Electronic Systems

a@b.com (admin) — Tue, 02 Jul 2024 11:05:37 +0800

Suntan Technology Company Limited

----All Kinds of Capacitors

Caros amigos,

À medida que a demanda por componentes eletrônicos de alto desempenho continua a crescer, a série TS23 de capacitores de mica da Suntan, incluindo TS23A, TS23B e TS23C, se destacam como as principais opções para diversas aplicações. Esses capacitores são projetados para fornecer confiabilidade, estabilidade e eficiência excepcionais em ambientes de alta frequência e alta tensão. Neste blog, exploraremos como cada um desses capacitores funciona em sistemas eletrônicos práticos e suas vantagens exclusivas.

O capacitor de mica TS23A

O capacitor de mica TS23A é conhecido por sua alta precisão e estabilidade. É amplamente utilizado em aplicações onde o desempenho consistente é crítico, como:

Circuitos de radiofrequência (RF): As características de baixa perda e o alto fator Q do TS23A o tornam ideal para circuitos de RF, garantindo perda mínima de energia e integridade ideal do sinal.
Osciladores e Filtros: Sua capacitância estável em uma ampla faixa de temperatura garante desempenho confiável em osciladores e filtros, essenciais para geração precisa de frequência e processamento de sinais.

O capacitor de mica TS23B

O capacitor de mica TS23B oferece maior durabilidade e excelente estabilidade térmica, tornando-o adequado para aplicações exigentes como:

Amplificadores de Potência: Com sua capacidade de lidar com altas correntes de RF e manter um desempenho estável, o TS23B garante amplificação de potência eficiente com distorção mínima.
Eletrônica Industrial: Em ambientes com alto estresse térmico e elétrico, o design robusto do TS23B garante confiabilidade de longo prazo e desempenho consistente, crucial para sistemas de controle e automação industrial.

O capacitor de mica TS23C

O capacitor de mica TS23C foi projetado para aplicações de alta frequência que exigem perda mínima de energia e eficiência ideal. É excelente em:

Equipamento de imagem médica: Em bobinas e geradores de ressonância magnética, o alto fator Q e a estabilidade térmica do TS23C garantem um desempenho de imagem preciso e confiável.
Sistemas de Comunicação: O TS23C melhora o desempenho em instrumentos de RF e rádios móveis, proporcionando comunicação clara e ininterrupta, minimizando a perda e distorção de sinal.
Eletrônicos de Consumo: Para aplicações como amplificadores de potência e sistemas CATV, o TS23C oferece desempenho e longevidade superiores, garantindo transmissão e recepção de sinal de alta qualidade.

Por que escolher a série TS23 da Suntan?

Os capacitores de mica da série TS23 da Suntan são fabricados com materiais de alta qualidade e processos de produção avançados. Esses capacitores são compatíveis com RoHS e atendem às mais recentes regulamentações ambientais, o que os torna não apenas de alto desempenho, mas também ambientalmente responsáveis.

Conclusão

Os capacitores de mica TS23A, TS23B e TS23C da Suntan são projetados para atender às diversas necessidades dos sistemas eletrônicos modernos. Esteja você trabalhando com circuitos de RF, amplificadores de potência, equipamentos de imagens médicas ou eletrônicos de consumo, a série TS23 oferece a confiabilidade, estabilidade e eficiência que você precisa. Ao incorporar esses capacitores em seus projetos, você pode garantir desempenho e longevidade ideais para seus sistemas eletrônicos.

Para obter mais informações sobre a série TS23 da Suntan e encontrar o capacitor certo para sua aplicação, visite a página do produto da série TS23.

Explore o poder da série TS23 da Suntan e leve seus sistemas eletrônicos para o próximo nível.

Informações de contato:

📧 Email: info@suntan.com.hk / sales@suntan.com.hk

Siga-nos para mais atualizações:

🌐 Website: Suntan Technology
🐦 Twitter: SuntanTech
📖 Blog: HK Capacitor
📺 YouTube: Suntan Technology

Fique ligado para mais atualizações e anúncios de produtos!

All Kinds of Capacitors – Your Trusted Partner in Electronic Components.

The Future of High-Frequency Applications: Exploring the Potential of Suntan’s TS23C Mica Capacitors

a@b.com (admin) — Mon, 17 Jun 2024 14:31:58 +0800

Suntan Technology Company Limited

----All Kinds of Capacitors

Caros amigos,

Introdução

No mundo da eletrônica em rápida evolução, a demanda por componentes de alto desempenho que possam suportar os rigores das aplicações de alta frequência e alta tensão é maior do que nunca. A mais recente inovação da Suntan, o capacitor de mica TS23C, foi projetado para atender a essas demandas. oferecendo confiabilidade, estabilidade e desempenho excepcionais. Este artigo investiga os recursos exclusivos do TS23C e explora seu potencial em várias aplicações de ponta.

As vantagens exclusivas dos capacitores de mica TS23C

Fator Q alto para eficiência ideal: Os capacitores de mica TS23C são conhecidos por seu fator Q excepcionalmente alto, que minimiza perdas de energia e garante eficiência ideal em circuitos eletrônicos. Isso os torna ideais para aplicações onde o desempenho e a conservação de energia são críticos.
Estabilidade térmica incomparável: Uma das características de destaque do TS23C é sua estabilidade térmica. Ao contrário de muitos outros capacitores, o TS23C é livre de rachaduras térmicas e é compatível com FR5. e eletrônicos de consumo.
Soldabilidade superior: O TS23C foi projetado para processos de soldagem por onda e por refluxo, proporcionando flexibilidade e facilidade de integração em vários conjuntos eletrônicos. Isso aprimora o processo de fabricação, garantindo uma conexão confiável e reduzindo o risco de falha.
Alta capacidade de tratamento de corrente de RF: Com uma classificação dv/dt de 20.000 V/µs, o TS23C pode lidar com altas correntes de RF, tornando-o perfeito para aplicações de alta frequência. comprometendo o desempenho.
Estabilidade a longo prazo:A estabilidade ao longo do tempo, tensão e frequência é uma marca registrada dos capacitores de mica TS23C. Essa confiabilidade a longo prazo os torna a escolha preferida para aplicações críticas onde o desempenho consistente não é negociável.

Aplicações que se beneficiam dos capacitores de mica TS23C

Equipamento de imagem médica

Bobinas e geradores de ressonância magnética: A estabilidade e o alto fator Q do TS23C garantem desempenho preciso em bobinas e geradores de ressonância magnética, essenciais para imagens médicas precisas.
Sistemas de comunicação

Instrumentos de RF e rádios móveis: Seja em sistemas terrestres ou aéreos, o TS23C aumenta a confiabilidade e o desempenho em aplicações de radiofrequência, garantindo uma comunicação clara e ininterrupta.
Eletrônica de consumo e industrial

Amplificadores de potência e sistemas CATV: O manuseio de alta corrente e a estabilidade dos capacitores TS23C os tornam ideais para amplificadores de potência e sistemas CATV, proporcionando desempenho e longevidade superiores.

Garantindo Qualidade e Conformidade

Os capacitores de mica TS23C da Suntan são fabricados com materiais de alta qualidade e processos de produção avançados, incluindo impregnação a vácuo com resina e encapsulamento com resistência de solda. Esses capacitores são compatíveis com RoHS e atendem às mais recentes regulamentações ambientais, garantindo que sejam de alto desempenho e ambientalmente responsáveis.

Conclusão

Os capacitores de mica TS23C da Suntan foram criados para redefinir os padrões de desempenho e confiabilidade em aplicações de alta frequência. Seus recursos exclusivos e ampla gama de aplicações os tornam um componente inestimável para quem procura aumentar a eficiência e a confiabilidade de seus sistemas eletrônicos. o futuro das aplicações de alta frequência com os capacitores de mica TS23C da Suntan e experimente a diferença em qualidade e desempenho.

Para obter informações mais detalhadas e discutir como o TS23C pode beneficiar suas aplicações específicas, visite a página do produto Suntan’s TS23C

Informações de contato

Para dúvidas, você pode entrar em contato com Suntan em:

📩E-mail: info@suntan.com.hk / sales@suntan.com.hk

🌐Site: https://www.suntan.com.hk/

🎥YouTube: https://www.youtube.com/@SuntanTechnology

Fique ligado para mais atualizações e anúncios de produtos!

All Kinds of Capacitors – All Kinds of Capacitors, Your Trusted Partner in Electronic Components.

Discover the Benefits of Mica Capacitors→🔗Watch the Video

Introducing the New Suntan TS23C Mica Capacitors: High Reliability, Stability, and Moisture Resistance

a@b.com (admin) — Fri, 07 Jun 2024 13:40:33 +0800

Suntan Technology Company Limited
----All Kinds of Capacitors

Caros amigos,

Temos o prazer de anunciar o lançamento de nossos novos capacitores de mica TS23C, projetados para oferecer confiabilidade, estabilidade e compacidade excepcionais com alta resistência à umidade. Esses capacitores são ideais para aplicações exigentes que exigem alto desempenho e durabilidade.

Por que escolher capacitores de mica TS23C?

A mica é um dos materiais dielétricos mais antigos utilizados na construção de capacitores devido à sua excelente estabilidade elétrica, mecânica e química. Oferece uma constante dielétrica na faixa de 5–7 e é composto de vários materiais naturais, incluindo ferro, sódio, óxido férrico e lítio. A cuidadosa inspeção e classificação da mica destinada ao uso em capacitores garantem alta qualidade e desempenho, porém com maior custo de fabricação.

Especificações superiores

Os capacitores de mica TS23C vêm em três tipos com uma ampla faixa de valores de capacitância e tensões nominais, tornando-os versáteis para diversas aplicações. Aqui estão as especificações detalhadas:

Type	Capacitance Range	Tolerance	Rated Voltage	Operating Temperature
1210	1pF – 91pF	±5	DC 500V	Subject to 125±2°C for 2 hours. Insulation resistance ≥ 5G OHMS
1812	1pF – 470pF	±5	DC 500V	Subject to 125±2°C for 2 hours. Insulation resistance ≥ 5G OHMS
2220	330pF – 1000pF	±5	DC 500V	Subject to 125±2°C for 2 hours. Insulation resistance ≥ 5G OHMS

Principais benefícios

Os Capacitores de Mica TS23C oferecem diversas vantagens que os diferenciam no mercado:

◼ Alta confiabilidade e estabilidade: Os capacitores de mica são conhecidos por sua dependência mínima de tensão e altos fatores Q, que permanecem consistentes em diferentes frequências. Isso os torna ideais para aplicações de alta frequência e RF.
◼ Compactos e Economizadores de Espaço: Esses capacitores possuem um design compacto que economiza espaço em circuitos eletrônicos, contribuindo para a miniaturização geral do sistema.
◼ Alta resistência à umidade: O invólucro hermético dos capacitores de mica TS23C evita a oxidação ou corrosão das placas e conexões, aumentando sua durabilidade e longevidade.
◼ Maior valor por volume: A ausência de entreferros entre as placas e a mica permite superfícies condutoras mais finas, maximizando o valor de capacitância por unidade de volume.
◼ Projeto Simplificado: A eliminação de um mecanismo de fixação simplifica o processo de projeto e montagem, reduzindo a complexidade e possíveis pontos de falha.

Aplicações ideais

Devido à sua alta precisão, estabilidade e confiabilidade, os capacitores de mica Suntan TS23C são perfeitos para aplicações de alta frequência e RF. Eles fornecem desempenho consistente em ambientes exigentes, tornando-os uma escolha confiável para engenheiros e projetistas.

Saber mais

Para obter informações mais detalhadas sobre os capacitores de mica TS23C, baixe o TS23C Mica Capacitor Specifications PDF.

Contate-nos

Para dúvidas ou mais informações, não hesite em entrar em contato com nossa equipe de vendas em sales@suntan.com.hk ou info@suntan.com.hk. Estamos ansiosos para apoiar seus projetos com nossos capacitores de alta qualidade.

Experimente confiabilidade e desempenho incomparáveis com os capacitores de mica Suntan TS23C, projetados para as aplicações mais exigentes.

Website:🌐https://www.suntan.com.hk/

Youtube:🎥https://www.youtube.com/@SuntanTechnology

All Kinds of Capacitors – All Kinds of Capacitors, Your Trusted Partner in Electronic Components.

Suntan Silver Mica Capacitors – TS23

a@b.com (admin) — Tue, 06 Feb 2024 14:55:21 +0800

Suntan Technology Company Limited
----All Kinds of Capacitors

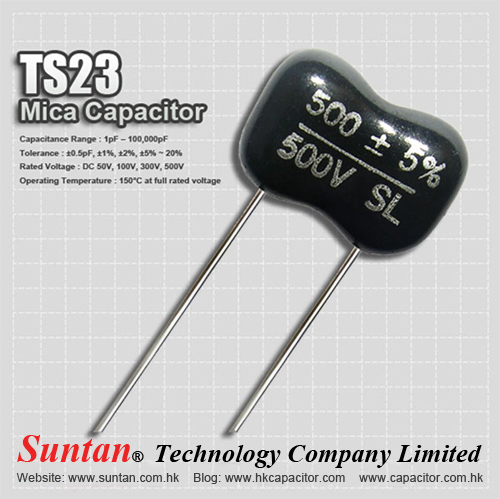

Esta semana, vamos apresentar nossos Capacitores de Mica Prata – TS23, que são capacitores de alta precisão, alta estabilidade e alta confiabilidade.

A mica é um dos mais antigos materiais minerais dielétricos utilizados na construção de capacitores, com muito estabilidade elétrica, mecânica e química. Tem uma constante dielétrica na faixa de 5-7. A mica natural contém muitos outros materiais, incluindo ferro, sódio, óxido férrico e lítio. Devido à variabilidade na composição da mica natural, a mica destinada ao uso em capacitores deve ser cuidadosamente inspecionada e classificada, o que aumenta o custo de fabricação

Eles estão disponíveis em pequenos valores e são usados principalmente em altas frequências.
Especificações dos capacitores de mica
Faixa de capacitância: 1pF – 100,000pF
Tolerância +/-0,5pF, +/-1%, +/-2%, +/-5% ~ 20%
Tensão nominal DC 50V, 100V, 300V, 500V
Temperatura de funcionamento 150°C na tensão nominal total

Boa vinda para entrar em contato conosco para saber mais sobre nossas peças.

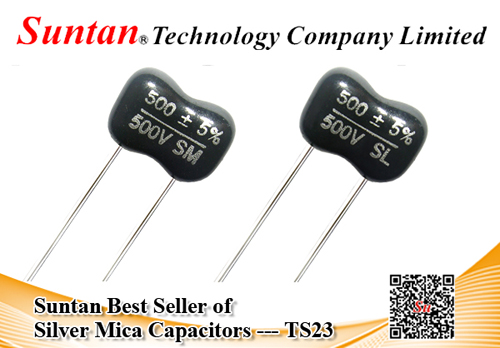

Suntan Silver Mica Capacitor

a@b.com (admin) — Tue, 03 Nov 2020 15:36:27 +0800

Suntan Technology Company Limited
---All Kinds of Capacitors

Queridos clientes,

Você está procurando um capacitor de mica prata? Nossos capacitores de mica estão disponíveis com valores de 1pF a 100.000p F e a tensão é de 50VDC a 500VDC. Encontre o link abaixo para obter mais informações e sinta-se à vontade para enviar a consulta para info@suntan.com.hk ou sales@suntan.com.hk.

Folha de dados: https://www.suntan.com.hk/pdf/Mica-Capacitors/TS23.pdf
Vídeo do Youtube: https://www.youtube.com/watch?v=k2IFVOQboS0

Suntan High Stability Silver Mica Capacitors- TS23

a@b.com (admin) — Tue, 14 Jul 2020 16:53:48 +0800

Suntan Technology Company Limited
--All kinds of Capacitors

Bronzeador fabricante de boa qualidade e alta estabilidade Sliver Mica Capacitors. Capacitores de alta precisão e confiabilidade que a Suntan oferece ao cliente.

Eles estão disponíveis em valores pequenos e são usados principalmente em altas frequências.
Faixa de alta capacitância 1pf ~ 100.000pf

Tensão nominal 50V, 100V, 300V, 500V

Temperatura de operação 150 ° C na tensão nominal máxima

Capacitores de mica para tira bronzeada - TS23

https://www.capacitors.hk/Mica-Capacitors/TS23.pdf

Para mais informações, entre em contato com nossa equipe de vendas:

info@capacitors.hk ou sales@capacitors.hk

Como encomendar Suntan TS23 Mica Capacitores

a@b.com (admin) — Fri, 28 Aug 2015 09:52:54 +0800

Suntan Technology Company Limited
---All Kinds of Capacitors

Product Category	Product Description
Mica Capacitors	Silver Mica Capacitors
How to Order Suntan Products
Example: P/N	Example: Item Description
TS23002H322J4B000R	Mica Cap DM19 3200pF 500V +/-5% RoHS

Series		Sub- Series	Voltage	Capacitance	Tolerance	Size	Packing	Material	Lead Space	Lead Length	Remark
TS23	0	0	2H	322	J	4	B	0	0	0	R

série:	TS23
Sub-Series:	0(Standard)
tensão:	DC 50V,100V,300V,500V
capacitância:	1pF to 100,000pF
tolerância:	±0.5pF, ±1%, ±2%, ±5%~20%
tamanho:	DM5,DM10,DM15,DM19,DM20,DM30,DM42
embalagem:	B(Bulk)
material:	0(Standard)
Chumbo Space:	0(Standard)
Chumbo Duração:	0(Standard)
observação:	R(RoHS)

Mais detalhes de produtos por favor, verifique:
http://www.capacitors.hk/Mica-Capacitors/TS23.html
Mais detalhes do número de peça por favor, verifique: http://www.capacitors.hk/guide.pdf

Suntan Silver Mica Capacitor Lead Time is Shorter

a@b.com (admin) — Tue, 03 Dec 2013 16:37:02 +0800

Suntan Technology Company Limited
---All Kinds of Capacitors

We general offer 5-6 weeks lead time for our silver mica capacitors now.

With features high precision, high stability, high reliability and available in small values, silver mica capacitors are mostly used at high frequencies and in cases where low losses (high Q) and low capacitor change over the time is desired.

Capacitance Range: 1pF – 22,000pF
Tolerance: ±0.5pF, ±1%, ±2%, ±5%
Rated Voltage: DC 50V, 100V, 300V, 500V, 1000V
Operating Temperature: -55°C ~ +125°C
Withstanding Voltage: Rated voltage x 2 (V DC) within 1-5 seconds

More details or asking price of this capacitor, please check with our sales team sales@suntan.com.hk .

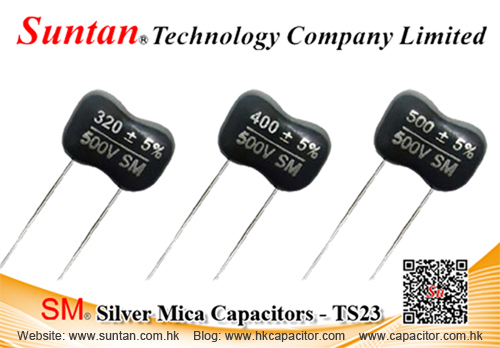

Suntan SM Silver Mica Capacitor

a@b.com (admin) — Mon, 16 Jul 2012 14:09:40 +0800

Suntan Technology Company Limited
----All Kinds of Capacitors

An overview or tutorial about the basics of the silver mica capacitor, its construction, properties and the uses of silver mica capacitors particularly in RF circuits.

Silver mica capacitors have been widely used as high performance capacitors over the years. Although silver mica capacitors are not as widely used, these days, nevertheless they are still available and used in a variety of applications where their particular properties are needed.

Silver mica capacitors are able to provide very high levels of accuracy, stability and low loss. As a result silver mica capacitors found many uses in radio frequency applications, particular for oscillator and filter circuits where their stability, accuracy and low loss (leading to high Q) were needed. Although not as widely used these days, they can still be obtained and are used where stability of value is of the utmost importance and where low loss is required.

Two main reason for the decline in the use of silver mica capacitors is their size, resulting from the materials used and their construction. The cost of silver mica capacitors is higher than many other types that can often be used these days.

Silver mica capacitor properties

The reason for the continued use of silver mica capacitors is the fact that they can offer very high levels of performance, better in many areas than any other type of capacitor. However in many applications, other more modern technologies provide levels of performance that meets the needs for that particular requirement.

The particular properties of the silver mica capacitor are summarised below:

•High accuracy:   Silver mica capacitors can be obtained with tolerance figures of +/- 1%. This is much better than virtually every other form of capacitor available today.
•Temperature co-efficient:   The temperature co-efficient of silver mica capacitors is much better than most other types of capacitor. The temperature coefficient is positive and is normally in the region 35 to 75 ppm / C, with +50 ppm / C being an average value
•Value range:   Values for silver mica capacitors are normally in the range between a few picofarads up to two or possibly three thousand picofarads.
•Low capacitance variation with voltage :   Silver mica capacitors exhibit very little voltage dependence.
•High Q :   Silver mica capacitors have very high levels of Q and conversely small power factors. These are both almost independent of frequency.
Although silver mica capacitors have a high tolerance and low temperature co-efficient they are known to jump in value on occasions.

Suntan SM mica capacitors are ideal for high requence and RF applications.SM is our tradmark about sliver mica capacitors,if you have any inquire about Sliver Mica capacitors,Pls contact our by website http://www.capacitors.hk/,   we can offer you all kinds of capacitors.
