Suntan’s New Product: TSQ-1612SMD (SMD Quartz Crystal)

Suntan Technology Company Limited
--All kinds of Capacitors

Suntan выпустила новый кварцевый кристалл SMD - TSQ-1612SMD.

Тип держателя - керамическое поверхностное крепление 1,6x1,2 мм

Особенности:
1. Вся упаковка может быть заземлена через верхнюю металлическую крышку и две нижние площадки.
2. Небольшой след. Идеально подходит для приложений с ограниченным пространством.
3. Экспонаты чрезвычайно низкое старение с высокой стойкостью к ударам и вибрации.

Более подробную информацию, пожалуйста, нажмите на следующую ссылку: http://www.capacitors.hk/Quartz-Crystal/TSQ-1612SMD.pdf

По цене или по любым вопросам, пожалуйста, не стесняйтесь обращаться к нашим продажам: info@capacitors.hk
Спасибо!


Suntan’s New Product: TSQ-1612SMD (SMD Quartz Crystal)

Su Suntan Lunches TSQ-5032SMD Metal Seam Seal Package Quartz Crystal

Suntan Technology Company Limited
---All kinds of Capacitors

Os cristais de quartzo TSQ-5032SMD da Suntan são fornecidos em um padrão de mercado, um pacote de cerâmica de 5,0 mm x 3,2 mm x 0,8 mm que usa construção robusta de cristal de corte AT para baixa temperatura, baixa potência e baixo consumo de energia. O TSQ-5032SMD opera de uma fonte de alimentação de 1,6 V até 5,5 V e oferece uma faixa de temperatura de -40 ° C a + 125 ° C.

Características:
Baixo custo, bom envelhecimento
Ampla faixa de freqüência
Tolerância Apertada e Estabilidade
Projetado para montagem automática e solda por refluxo
Fita e Carretel (1.000 unidades STD)
Conformidade com Pb e RoHS
Aplicações:
É ideal para unidades de disco, HDD, placas PCMCIA, notebook, GPS, Bluetooth, LAN sem fio, dongle USB, driver de caneta e produtos eletrônicos portáteis.
Se você tem requisitos especiais, também temos 5032SMD cristal de quartzo no pacote de vedação de vidro e muitos tamanhos para sua escolha.

Freqüência Comum XTAL Cristal De Quartzo 5032SMD:

8MHz

20MHz

10MHz

22.1184MHz

11.0592MHz

24MHz

12MHz

24.576MHz

12.288MHz

25MHz

12.8MHz

26MHz

13.56MHz

27MHz

14.31818MHz

27.12MHz

14.7456MHz

28.63636MHz

16MHz

30MHz

18.432MHz

32MHz

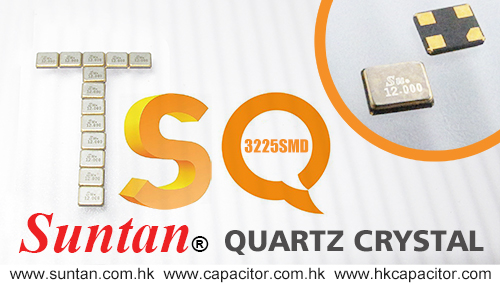

Su Suntan Miniature Quartz Crystal Ceramic TSQ-3225SMD

Suntan Technology Company Limited
---All kinds of Capacitors

Você está esperando por novos produtos bronzeadores? Suntan lança o Quartz Crystal TSQ-3225SMD na primavera de 2019. 3225SMD tamanho miniatura e leve unidades de cristal SMD com perfil baixo de 3,2 * 2,5 * 0,7 mm, que é pacote de vedação de costura de metal. Esses cristais compactos são ideais para montagem em superfície em aplicações PCB densamente povoadas ou de fator de forma pequeno.

Características:
Construção robusta em cristal AT-cut
Faixa de Freqüência: 12.000MHz-54.000MHz.
Baixo custo, bom envelhecimento
Tolerância Apertada e Estabilidade
Projetado para montagem automática e solda por refluxo
Fita e Carretel (3.000 unidades STD)
Suporta alta temperatura até 125 ℃
Compatível com Pb e RoHS / Green

Aplicações:
TSQ-3225SMD para aplicações de eletrônica, como conjuntos de comunicação sem fio Bluetooth, HDD, DSN, PDA, GPS, sintonia digital, LAN sem fio, telefone celular, rádio de banda LAN ISM e relógio para MPU.
Se você tem requisitos especiais, também temos 3225SMD cristal de quartzo no pacote de vedação de vidro e muitos tamanhos para sua escolha.

Frequência Comum XTAL Cristal De Quartzo 3225SMD:

12.288MHz

12.8MHz

13.56MHz

14.31818MHz

14.7456MHz

16MHz

18.432MHz

19.2MHz

20MHz

22.1184MHz

24MHz

24.576MHz

25MHz

26MHz

27MHz

27.12MHz

28.63636MHz

30MHz

32MHz

40MHz

48MHz

Suntan SMD кварцевый генератор TSQ-OSC5032

Suntan Technology Company Limited
----All Kinds of Capacitors

Suntan профессионально производство кварцевого генератора TSQ-OSC5032, у нас есть очень хорошее предложение для него. В дополнение, мы можем обеспечить номинальную или желаемую частоту, указанную пользователем.

Характеристики:
Держатель Тип: 5.0x3.2mm SMD ГЕНЕРАТОР
Диапазон рабочих температур: -10 ℃ - + 60 ℃ до -40 ℃ - + 85 ℃
Диапазон температур хранения: -40 ° C- + 85 ° C типичное
Диапазон воспроизводимых частот: 32.768KHz, 1.000 MHz to 125.000 MHz

Приложения:
Идеально подходит для Bluetooth комплектов беспроводной связи, HDD, DSN, КПК, GPS, цифровой Tune, беспроводная локальная сеть и портативных устройств.

Для получения более подробной информации, пожалуйста, проверьте:
http://www.capacitors.hk/Quartz-Crystal/TSQ-OSC5032.html

Suntan Cristal de quartzo e cristal oscilador

Suntan Technology Company Limited
----All Kinds of Capacitors

Suntan profissionalmente produzir cristal de quartzo e cristal oscilador com vários tipos de pacotes. Abaixo está a nossa lista, cristal de quartzo tem muitas formas e tamanho. Pode enviar-nos sua exigência e vamos atravessar.
Agora HC49S & HC49SMD estão vendendo muito quente agora, o preço é negociável, se a quantidade é grande o suficiente, se grupos de clientes muitos itens para uma transferência, nós definitivamente oferecer muito, muito bom preço!

Cristal de quartzo e cristal oscilador Lista:
TSQ-HC49S cristal de quartzo TSQ-HC49S - venda quente com preço muito bom
TSQ-HC49U cristal de quartzo TSQ-HC49U
TSQ-HC49SMD cristal de quartzo TSQ-HC49SMD - venda quente com preço muito bom
TSQ-3225SMD do cristal de quartzo TSQ-3225SMD
TSQ-5032SMD do cristal de quartzo TSQ-5032SMD
TSQ-OSC3225 cristal oscilador TSQ-OSC3225
TSQ-OSC5032 cristal oscilador TSQ-OSC5032
TSQ-OSC7050 cristal oscilador TSQ-OSC7050


Suntan Oferta Especial de cristal de quartzo TSQ-HC49S Series

Suntan Technology Company Limited
----All Kinds of Capacitors

Suntan está promovendo série de cristal de quartzo TSQ-HC49S agora. Nós preparamos uma oferta especial para alguns frenquencies como abaixo. Por favor, verifique se você precisa de nenhum deles.
Para mais frenquencies e outras informações entre em contato com nossos profissionais de vendas por sales@suntan.com.hk.

Type

Frenquency Range

Frenquency Tolerance

Capacitance

Temperature Range

Unit Price

Quantity

Quartz Crystal

MHZ

PPM

PF

°C

USD

PCS

HC-49S

27.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

25.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

24.576MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

24.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

20.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

16.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

HC-49S

12.000MHZ

 +/-30

 20PF

 -10~~+60

0.035

100Kpcs

Suntan кварцевый генератор TSQ-OSC7050

Suntan Technology Company Limited
---All Kinds of Capacitors

Suntan является Гонконг на основе производитель кристалл кварца и кварцевый генератор.
В том числе кварцевых генераторов и кварцевых кристаллов в различных типах упаковки.
Кварц является пьезоэлектрическим материалом, который перемещается при помещении в электрическое поле.
Кварцевый кристалл представляет собой вибрационный кусок кварца.
Кварцевые кристаллы доступны в мириады форм и размеров, и может широко варьироваться в спецификациях производительности.

TSQ-OSC7050, 12.288MHz,  3.3V, RT:+/-20ppm,TC:+/-30ppm, -20℃~+70℃
Кварцевый генератор TSQ-OSC7050
Низкая стоимость, хорошее старение
Широкий диапазон частот
Tight толерантность и стабильность
Предназначен для автоматического монтажа и пайки
HCMOS выход, низкое потребление электроэнергии, в режиме ожидания Функция
Ленточные и Reel (1000 шт STD)
Pb-Free и RoHS Соответствие

Кварцевый генератор TSQ-OSC7050 Приложения
Идеально подходит для Bluetooth комплектов беспроводной связи, HDD, DSN, КПК, GPS, цифровой Tune, беспроводная локальная сеть и портативных устройств.

Для получения более подробной информации, пожалуйста, проверьте:
http://www.capacitors.hk/Quartz-Crystal/TSQ-OSC7050.html



Suntan Поделиться Кварцевый Производство Процесс

Suntan Technology Company Limited
---All Kinds of Capacitors

Есть несколько этапов производства кварцевого кристалла. По существу, производство кварцевого резонатора начинается с получения исходных кристаллов.
Эти кристаллы полные проходить через этапы, чтобы произвести основные заготовок, которые подвергают дальнейшей обработке, чтобы создать кристаллы, которые работают на правильной частоте.
Наконец, они заключены, а затем протестированы, чтобы гарантировать, что они работают по мере необходимости.

Основным производственный процесс начинается с введения сырья кремния, а затем прогрессирует с этой точки в логической форме.
Ниже приводится основная производственный процесс:

* Выращивание кристаллов
* Кристалл резки и притирки
* Окончательный размеров и травления
* Электроды
* Окончательная корректировка и уплотнение

Для более подробной информации, пожалуйста, проверьте:
http://www.capacitors.hk/Quartz-Crystal/


Suntan Compartilhar Circuito Equivalente de um cristal de quartzo ressonador

Suntan Technology Company Limited
---All Kinds of Capacitors

Para analisar a resposta elétrica de um ressonador de cristal de quartzo, é muitas vezes útil para representá-lo como os componentes equivalentes elétricos que seriam necessários para substituí-lo.
Este circuito equivalente é, em seguida, pode ser utilizado para analisar a sua resposta e prever o seu desempenho como no esquema a seguir:

O circuito equivalente é dada a seguir muitas vezes chamado o modelo cristal de 4 parâmetros e é suficiente para muitos cálculos e para ilustrar o funcionamento do cristal.
O circuito 4 parâmetro equivalente teórico de um cristal de quartzo que mostra a resistência em série, capacitância e indutância em conjunto com uma capacitância paralela.


Cristal de quartzo circuito equivalente teórico

É possível equiparar estes componentes constituintes teóricas para atributos físicos reais do cristal:

L: A indutância surge a partir da massa do material.
C1: Esta capacitância é oriundo da conformidade do cristal.
R: Este elemento surge a partir das perdas no sistema. O maior destes surge a partir das perdas por atrito das vibrações mecânicas do cristal.
Co: Esta capacitância no circuito equivalente teórico de cristal de quartzo surge a partir da capacitância entre os eléctrodos do elemento de cristal. Esta é muitas vezes referido como a capacitância de derivação.

Para além da sua utilização em osciladores, cristais de quartzo encontrar usos nos filtros. Aqui eles oferecem níveis de desempenho que não podem ser alcançados por outras formas de filtro.
Muitas vezes, vários cristais pode ser usado em um filtro para fornecer a forma correcta.

Para mais detalhes consulte: http://www.capacitors.hk/Quartz-Crystal/

Suntan Поделиться кварцевых кристаллов Преимущества Недостатки и

Suntan Technology Company Limited
---All Kinds of Capacitors

Кварцевые технологии кристалл предлагает очень много преимуществ, но против этого есть также некоторые другие пункты, которые будут размещены в уравнение при рассмотрении их использование:

Преимущества:
Очень высокая резонатор: Добротность кварцевого кристалла очень высока. Это, в свою очередь, отражает точки зрения ряд преимуществ:
* Очень стабильный сигнал при использовании в генераторе.
* Низкий уровень фазового шума при использовании в генераторе.
* При использовании в качестве фильтра можно достичь очень высоких уровней селективности.
Низкая стоимость: Основные кристаллы доступны по очень разумным ценам. Их использование может привести к часто более дешевой часов или другого источника при использовании в качестве резонатора.

Недостатки:
Размер: Кристалл опирается на механических колебаний для резонансной поведения. В результате размер не может быть уменьшен легко, и они могут быть большими по сравнению с другими компонентами SMYT.
Тем не менее, новый для поверхностного монтажа кристаллов технологии доступны в очень малых пакетов, в настоящее.
Пайка: В целях их производительности пайки необходимо проводить с осторожностью наблюдения максимальных температур и времени пайки.
Фиксированная частота: Хотя это может быть преимуществом, а кристалл имеет свои собственные природные резонансные частоты.
После выбора и изготовлены они не могут быть изменены, хотя можно "тянуть" частоту генератора на небольшую величину.

Для более подробной информации, пожалуйста, проверьте:
http://www.capacitors.hk/Quartz-Crystal/
