How to Choose Between Multiturn, SMD and Phenolic Trimming Potentiometers

Posted June 10,2026

SUNTAN TECHNOLOGY COMPANY LIMITED · POTENCIÔMETROS DE AJUSTE (TRIMMERS)

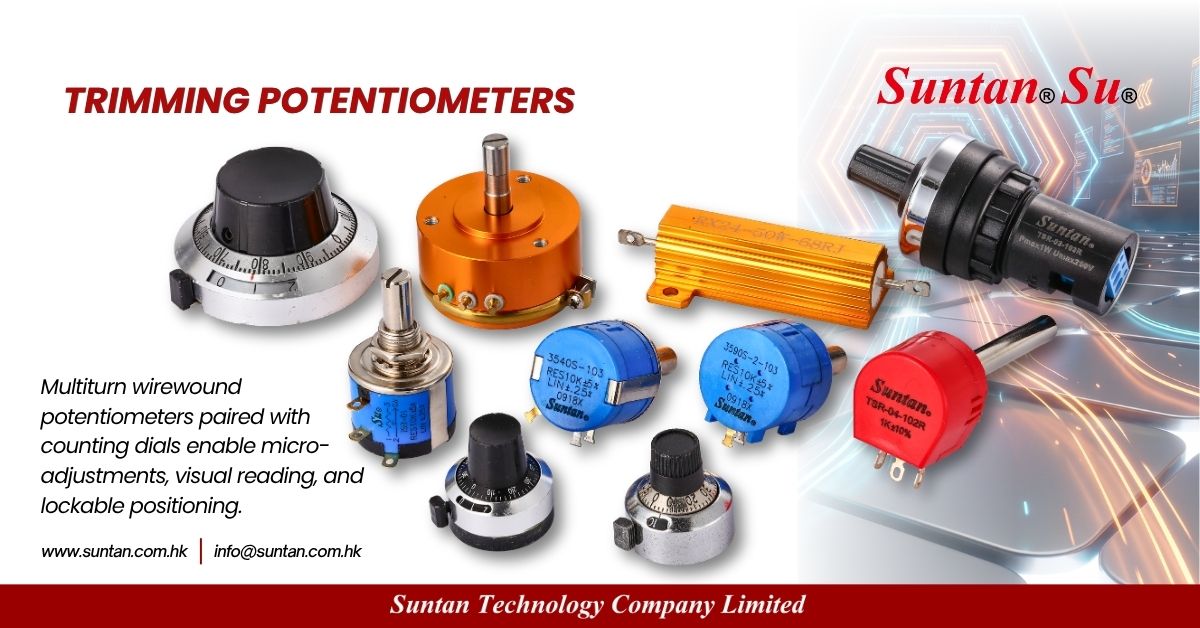

Suntan trimming potentiometer selection guide featuring TSR-3590, TSR-3313, TSR-065, TSR-3224 and TSR-C3305

Como Escolher entre Potenciômetros de Ajuste Multivoltas, SMD e Fenólicos

No desenvolvimento e calibração de circuitos eletrônicos modernos, a seleção do potenciômetro de ajuste (trimming potentiometer ou trimmer) ideal é uma etapa crítica para assegurar a precisão e a confiabilidade do sistema a longo prazo. A Suntan oferece uma linha completa que abrange desde modelos robustos de alta potência até componentes miniaturizados para montagem em superfície (SMD).

Compreender as diferenças técnicas entre as tecnologias multivoltas, de carbono fenólico e SMD é essencial para engenheiros de hardware e compradores que buscam balancear o desempenho, a estabilidade e a eficiência de espaço no layout da placa de circuito impresso (PCB).

Análise das Séries Populares Suntan: TSR-3590, TSR-3313, TSR-065, TSR-3224 e TSR-C3305

Cada uma das séries populares da Suntan foi projetada para atender a requisitos mecânicos e elétricos específicos nas etapas de ajuste do circuito eletrônico:

Suntan TSR-3590 (Multivoltas / Fio Enrolado): Apresenta uma estrutura com eixo metálico robusto e mecanismo multivoltas linear de alta resolução. É a solução perfeita para aplicações industriais e equipamentos de medição médica onde a precisão milimétrica de tensão e a alta capacidade de dissipação de potência são obrigatórias.
Suntan TSR-3313 & TSR-3224 (SMD Trimmers): Componentes ultra-compactos projetados especificamente para processos de montagem automatizada via tecnologia SMT. São hermeticamente selados para resistir aos processos agressivos de soldagem por refluxo (reflow) e lavagem de placas, sendo ideais para PCBs de alta densidade.
Suntan TSR-065 (Fenólico / Tipo Aberto): Uma solução de custo extremamente competitivo voltada para o mercado de eletrônicos de consumo em massa. O substrato fenólico de camada única (single-turn) oferece excelente custo-benefício onde calibrações frequentes não são exigidas.
Suntan TSR-C3305 (Chip Trimmer de Montagem Superficial): Projetado para máxima economia de espaço físico em microeletrônica, fornecendo uma interface confiável para ajustes rápidos e eficientes.

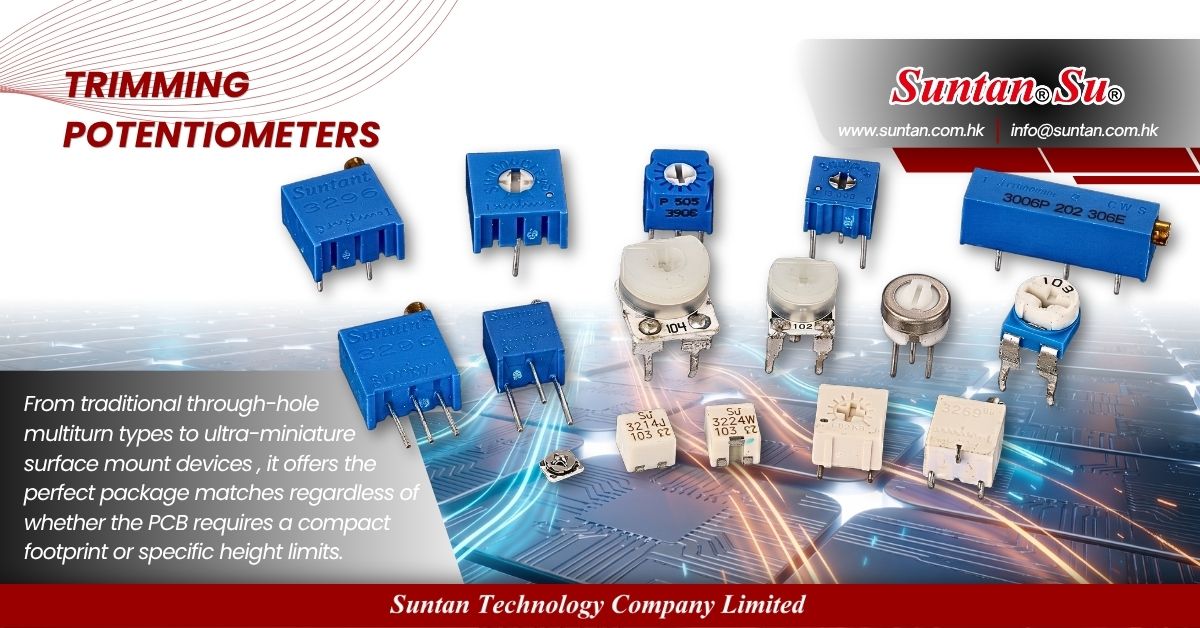

Suntan Industrial Grade Precision Trimming Potentiometers application types

Tabela de Comparação Técnica de Trimmers

Modelo / Série	Tipo de Construção / Tecnologia	Destaque de Engenharia	Aplicação Ideal Recomendada
TSR-3590	Multivoltas de Fio Enrolado (Metal Shaft)	Altíssima precisão e excelente coeficiente de temperatura (TCR)	Fontes industriais de alta potência, automação e equipamentos médicos
TSR-3313 / TSR-3224	Trimmer SMD Selado (Square/Miniature)	Proteção total contra poeira e respingos, ideal para SMT	Módulos de comunicação, placas de controle compactas e telecomunicações
TSR-065	Ajuste Único (Single-Turn) de Filme Fenólico	Excelente custo-benefício com pegada padrão (through-hole)	Eletrodomésticos, TVs e eletrônicos de consumo em geral
TSR-C3305	Trimmer Chip SMD Miniatura	Perfil ultrabaixo e minimização do espaço ocupado na PCB	Carregadores inteligentes de pequena escala e adaptadores compactos

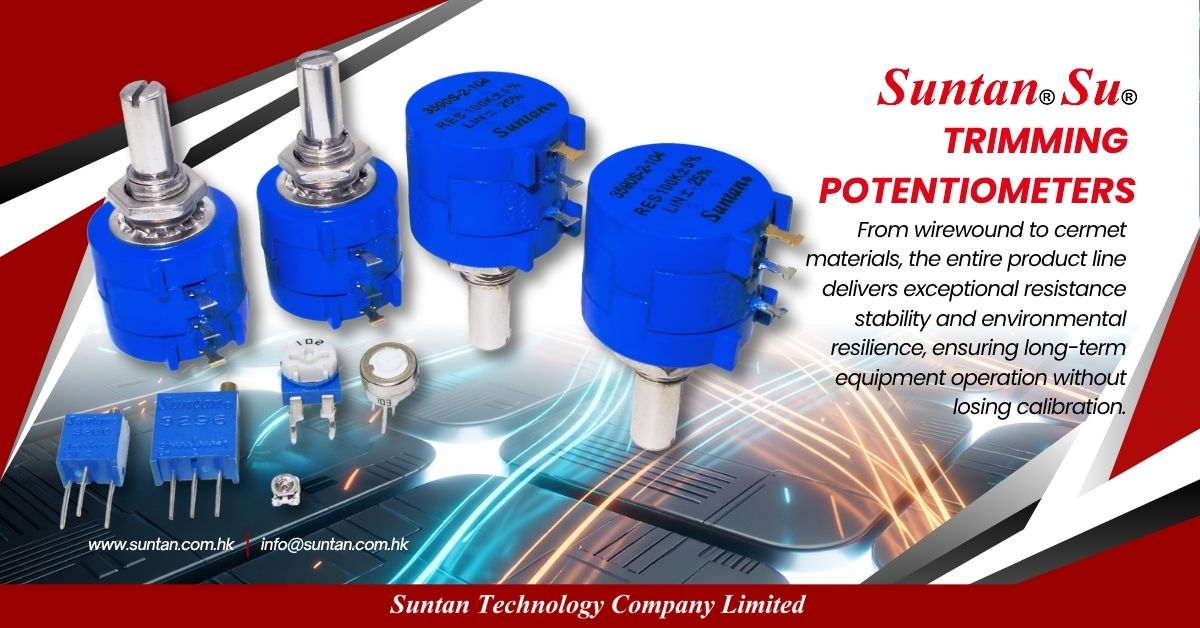

Suntan Sealed Multi-turn trimming potentiometers full range overview

Seção Técnica: Perguntas Frequentes

O que é um potenciômetro de ajuste e para que ele serve?

O potenciômetro de ajuste (comumente chamado de trimmer) é um componente eletrônico com resistência variável ajustável mecanicamente. Ao contrário dos potenciômetros de painel convencionais operados por usuários finais, os trimmers são projetados para ajustes internos pontuais de calibração, sintonia e compensação de tolerâncias de componentes na fábrica ou durante a manutenção do circuito.

Qual é a diferença entre um trimmer multivoltas e um de volta única?

A principal diferença reside na resolução e no controle mecânico do ajuste. Um trimmer de volta única (como o TSR-065) atinge a faixa total de resistência em uma rotação de aproximadamente 270 a 300 graus, o que torna ajustes milimétricos difíceis. Já os trimmers multivoltas (como o TSR-3590 de fio enrolado ou o TSR-3224 cermet) utilizam um mecanismo de rosca sem fim que exige de 10 a 25 voltas completas para ir do valor mínimo ao máximo, gerando uma resolução de calibração infinitamente superior para circuitos de precisão.

Como escolher um trimmer SMD para projetos de PCBs compactas?

Para designs onde o espaço é crítico, opte por séries SMD como TSR-3313 ou TSR-3224. Avalie as dimensões físicas da pegada (footprint), a orientação do ajuste (superior ou lateral para facilitar o acesso de chaves de fenda no gabinete) e certifique-se de que o componente possui uma estrutura selada contra poeira e fluidos de limpeza, permitindo que o circuito passe com segurança pelo processo industrial de solda SMD por refluxo.

Os potenciômetros de ajuste fenólicos são adequados para eletrônicos de consumo?

Sim, são amplamente recomendados para este segmento. Modelos que utilizam substratos baseados em filme de carbono fenólico (como a série TSR-065) são a escolha ideal para produtos eletrônicos voltados ao consumidor, tais como carregadores pequenos, adaptadores de energia, brinquedos eletrônicos e sistemas de áudio simples, nos quais as flutuações severas de temperatura não são críticas e o custo unitário do componente é um fator decisivo de produção.

Quando é necessário utilizar um potenciômetro multivoltas de fio enrolado?

Você deve especificar um modelo de fio enrolado como o TSR-3590 quando o circuito exigir alto manuseio de potência nominal, excelente estabilidade térmica sob cargas contínuas e baixíssimo ruído elétrico de contato. Eles são mandatórios em circuitos de malha fechada industriais que gerenciam correntes ou tensões críticas que dependem de uma linearidade perfeita.

Recursos de Mídia e Guias Práticos

Assista ao vídeo explicativo detalhado sobre a operação, características técnicas e critérios de seleção de potenciômetros de precisão para suas placas eletrônicas de controle:
